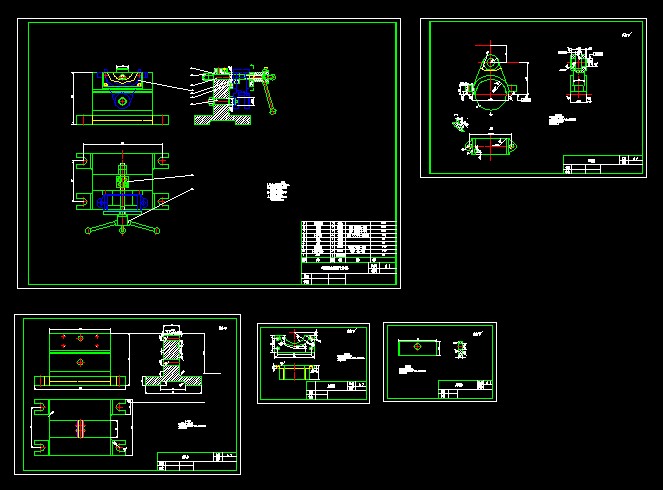

连杆盖铣台阶底面专用夹具cad图纸
- 文件大小: 152.38 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-09
- 发布人: kongbei
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
1、定位面的平面度为0.025/100mm。
2、定位轴中心线对夹具体定位面垂 直度为0.05/100mm。
3、定位面与定位键工作侧面间的平 行度为0.02/100mm。
4、对刀块工作面对定位轴中心线的 平行度为0.05/100mm。
技术要求
1.逐渐经人工时效处理
2.铸件不允许有夹渣、气孔、疏松等缺陷
3.未注圆角R3~5R
4.材料QT450-10
...
×
