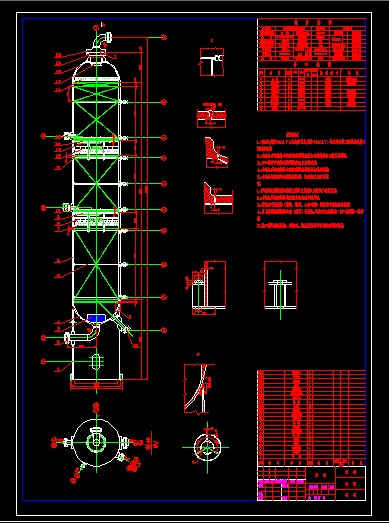

加氢反应器cad图纸 118m3

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.本设备应按R101T《加氢精制反应器（R101T）制造和验收工程技术条件》制造和验收.
2.本设备内部构件与壳体内部的焊接采用与堆焊层相同材料的焊条.
3.开口接管与壳体连接焊接表面应光滑过渡.
4.本设备所有内构件与壳体的焊接均采用全焊透结构.
5.本设备制造完毕后应彻底除锈，涂耐高温底漆两道.
注：
1.图中所注明的筒体及封头的厚度系制成后的最小有效厚度.
2.本设备所有内构件的安装方位均以本图为准.
3.材料表中紧固件（螺柱、螺母、八角环垫）的数量不包括备件数量.
4.压力容器注册铭牌支架（垫板）长宽高.具体形式由制造厂与产品铭牌一并考虑.
5.施工用具包括吊盖、研磨环、液压拉伸器均由制造商进行设计.
...
