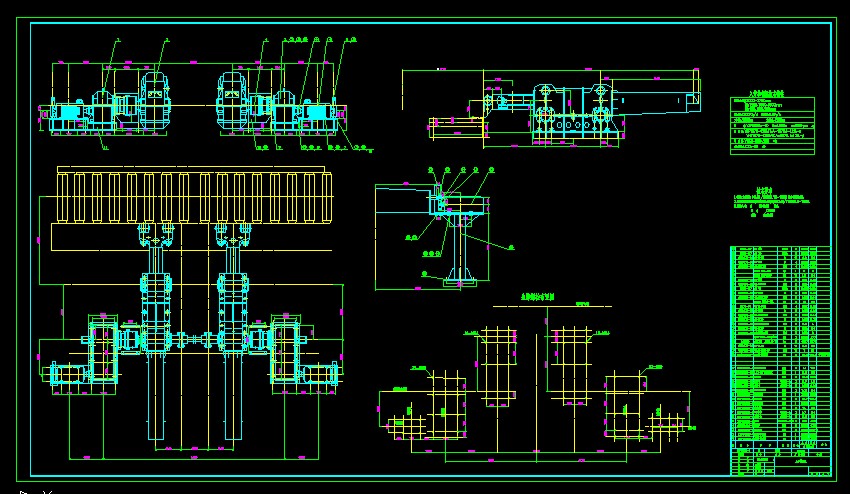

入炉推钢机 2WF501B9-1 cad图纸
- 文件大小: 246.74 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-10
- 发布人: kongbei
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
1.在制造厂装配和试车，应符合JB/T5000.10-1998《装配通用技术条件》。
2.本设备内需机械加工的零件均按装配通用技术条件《切削加工》JB/T5000.9-1998。
3.润滑方式：轴 承 集中干油润滑 8点；
齿 条 人工干油润滑
减速机 油池稀油润滑
坯料尺寸：长度：2000-2700mm
宽度：1200，1500，1800mm
厚度：160，200，250mm
最大推力：1200Kn/台 推钢速度：0.1m/s
工作行程：2000m 最大行程：4200m
电 机：YZR355Lz-10 N=150Kw n=592rpm 二台
减 速 机：YNF1570-125IAT，A=1570，I=125，一台
YNF1570-125IIAT，A=1570，I=125，一台
制 动 器：YWZ5-500/201 二台
主令控制器：LK23-06 二台...
×
