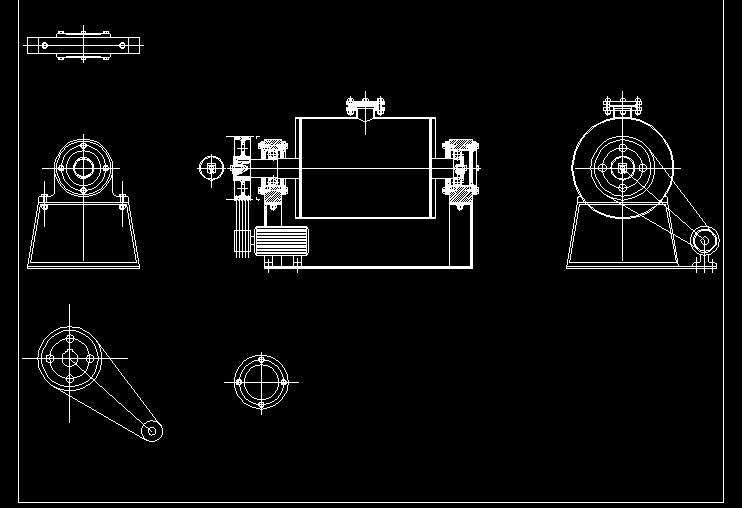

外装传动滚筒安装图cad图纸

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

传动滚筒是输送机传递动力的部件。传动滚筒表面有裸露光钢面，人字形和菱形花纹橡胶覆面。小功率、小带宽及环境干燥时可采用裸露光钢面。人字形花纹胶面摩擦系数大，防滑性和排水性好，但有方向性。菱形胶面用于双向运行的输送机。
传动滚筒从制作材料上来分有钢板卷制焊接、铸钢及铸铁3种。从结构型式上来分有装配辐板式、辐条式、整体辐板式3种。另外，滚筒表面也有光面、包胶、铸胶等型式；其中，以钢板焊接装配辐板式铸胶滚筒应用最为广泛。
最小传动滚筒直径D的选取：
D=c*d ，mm
式中 d——芯层厚度或钢绳直径，mm
c——系数，棉织物取80，尼龙取90，聚酯取108，钢绳芯取145....
