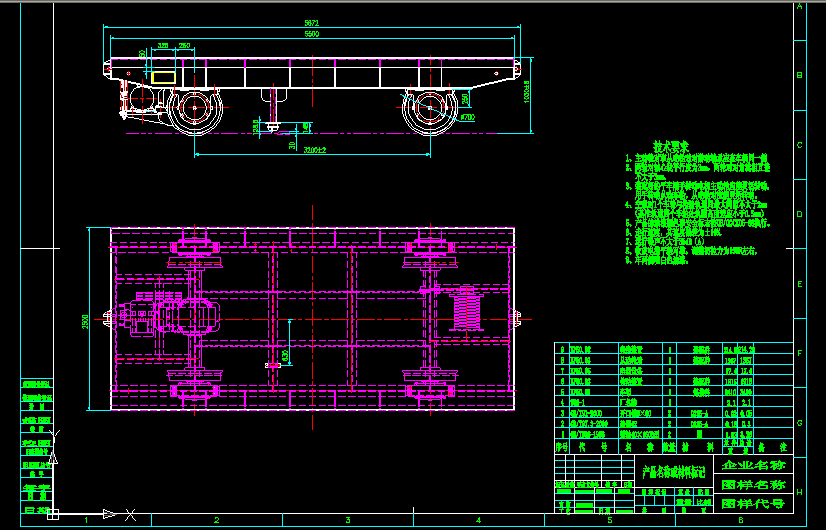

五十吨电动平板车cad图纸

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1、主动轮对和从动轮对对游动轴承应在车辆同一侧
2、两轮对轴心线平行度为3mm，两轮对对角线相互差不大于3mm
3、装配好的平车用手转动电机主动轮应能灵活转动，用手转动从动车轮，从动轮对应灵活转动
4、空载时1个车轮与检验轨道间最大间隙不大于2mm，基准轨道四个车轮处轨面高度差应小于0.5mm
5、产品的涂漆验收和安全标志按QB/QGCK05-88执行
6、走形速度，其速度偏差为正负10%
7、运行噪声不大于85dB
8、收放电缆平稳可靠，调整初拉力为150N左右
9、车两侧喷白色油漆...
