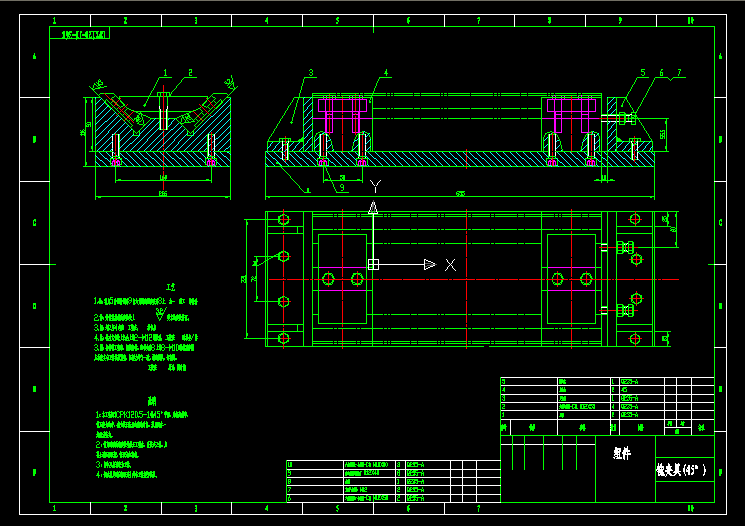

铣夹具(45°)cad图纸

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

说明
1：本工装用于CPK120.5-1铣45°平面，为提高效率，使压紧力均匀，减少找正所用的辅助时间，采用两件一起联动装夹。
2：使用时以两端定位块找正工装体，再装夹工件，应
将上端压板压紧，保证定位准确。
3：图中双点划线为工件。
4：调试模具时应保证序1件与工件紧密接触。

工艺
1.钳：将序5件两件用序9内六角螺钉固定在序8上 加一 钳工
2.协：外协数控铣两定位块上粗糙度3.2要求的定位斜面。
3.钳：划工序4线位 工装班。
4.钻：钻攻定位块上凸台上的2-M12螺纹孔 工装班
3.钳：各件转工装班，组装各件，配钻攻序8上的8-M10螺纹孔修模
压板使其与工件接触紧密，压紧力均匀一致。调试模具，订标牌。



...
