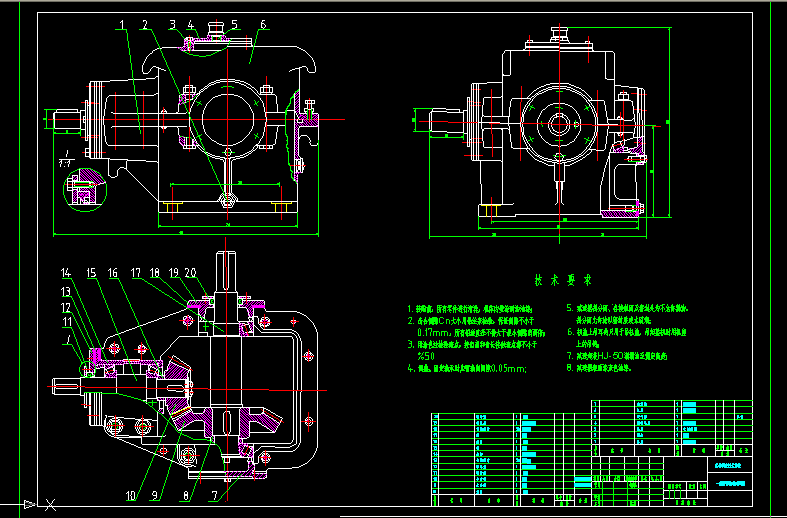

一级圆锥齿轮减速器cad图纸

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1. 装配前，所有零件进行清洗，机体内壁涂耐油油漆；
2. 齿合侧隙Cn大小用铅丝来检验，保证侧隙不小于
0.17mm，所有铅丝直径不得大于最小侧隙的两倍；
3. 用涂色法检验斑点，按齿高和齿长接触斑点都不小于
%50
4. 调整、固定轴承时应留轴向间隙0.05mm;
5. 减速器剖分面、各接触面及密封处均不允许漏油，
剖分面允许涂以密封胶或水玻璃；
6. 机盖上吊耳钩只用于吊机盖，吊起整机时用机座
上的吊钩；
7. 减速起装HJ-50润滑油至规定高度；
8. 减速器表面涂灰色油漆。
...
