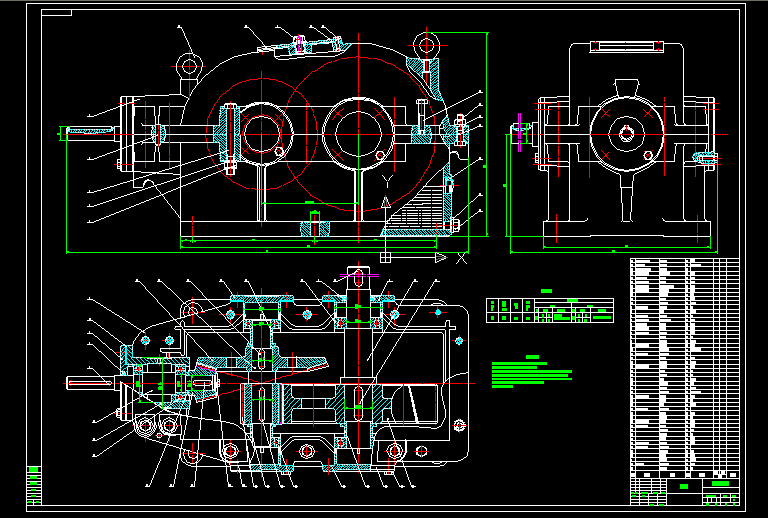

圆锥圆柱齿轮减速器cad图纸 功率3kw 传动比14.5

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1 .装配前，轴承用汽油清洗，其余所有零件装配前用煤油清洗。
2.箱体内壁涂耐油油漆，减速器外表面涂灰色油漆。
3.减速器剖分面各接触面及密封处均不允许漏油，渗油箱体剖分面允许涂以密封胶或水玻璃。
4.调整，固定轴承时应留有轴向游隙：高速轴轴承0.04-0.07mm，其余轴承0.05-0.10mm。
5. 用涂色法检查接触斑点，圆柱齿轮沿齿长不小于30锥齿轮沿齿长不小于50 沿齿高不小于55
6.减速器内装220中负荷工业齿轮油，油量达到规定的深度。
7.按试验规承进行试验。
...
