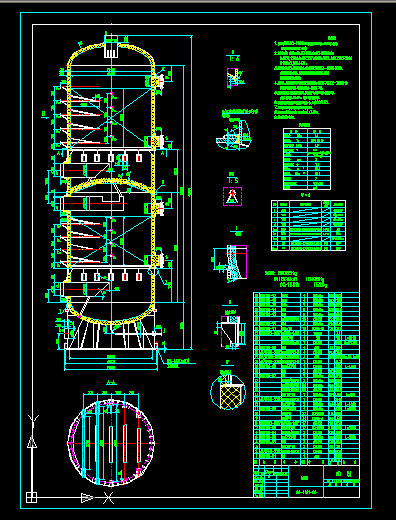

中温变换炉cad图纸 触媒容积72.6m3

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1、本设备按GB150-1998《钢制压力容器》进行制造、检验和验收，并接受
《压力容器安全技术监察规程》的监督。
2、焊接采用电焊，手工焊焊条牌号：Q345R之间及Q345R与其他钢之
间J507,15CrMo之间R307，碳素钢之间J422。自动焊Q345R之间焊丝
H10Mn2,焊剂HJ431。
3、焊接接头型式和尺寸，除图中注明者外，其余按HG20583-1998《钢制化工
容器结构设计规定》选取，角接接头的焊角高度按较薄板的厚度，法兰的
焊接按相应的法兰标准的规定。
4、设备的A、B类焊接接头应进行100%的射线检查，按JB4730.2-2005《承
压设备无损检测》进行，透照质量AB级，合格级别 Ⅱ级。
5、设备制造完毕后，两个舱室应同时以1.63MPa表压（卧置）进行水压试验，
合格后，同时以1.5MPa（表压）进行气密性试验。
6、在设备的明显部位焊产品铭牌和注册铭牌架一个，尺寸200*150。
7、设备制造完毕后外表面除绣后涂红丹防锈底漆两道。
8、设备安全排放装置在系统中，安全排放压力1.0MPa。
9、管口方位见管口方位图。
...
