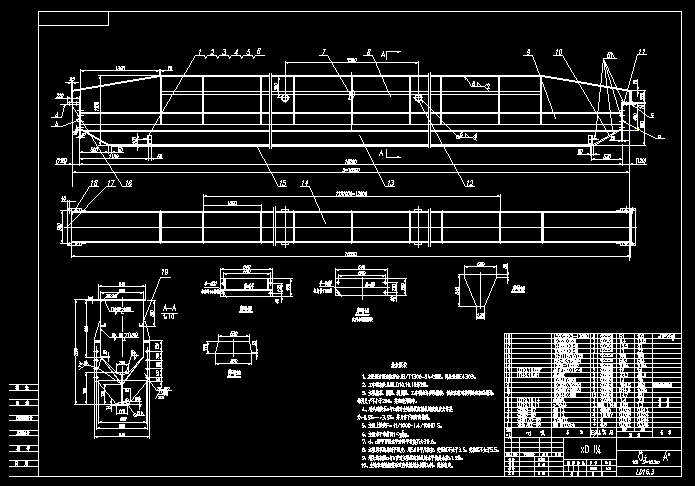

起重机主梁cad图纸 16t-16.5m

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1、主梁设计制造应符合JB/T1306-94之规定，焊条采用E4303。
2、工字钢接头见图LD10.10.10第2张。
3、主梁盖板、腹板、斜腹板、工字钢允许多段拼接，但应注意对接焊缝应相互错开，
错开尺寸不小于200，并应避开跨中。
4、端头连接板a与b面对主梁焊纵向轴线的垂直度允许差
为+0.5‰--+3.5‰，并只许下面向内偏斜。
5、主梁上拱度F=（1/1000-1.4/1000）S。
6、主梁水平弯曲面f≤S/2000。
7、d、c两平面沿水平方向平行度不大于0.6。
8、主梁腹板的局部平面度，用500平尺检查，受压区不大于3.5，受拉区不大于5.5。
9、端头连接板a与b面对主梁纵向轴线的水平偏斜允差±1.5‰。
...
