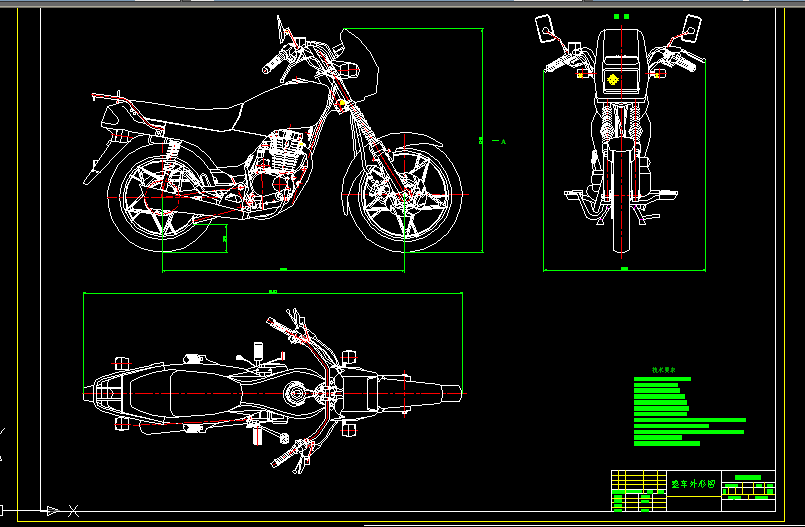

整车外形图-摩托车cad图纸

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求

1.装配时不得损伤车体表面。
2.装配调整技术要求：
a:链条下垂度10-15mm
b:手制动行程为10-20mm
c: 脚制动行程为20-30mm
d:前后轮中心偏差小于5mm
e: 油门转把行程为0-8mm
3. 前叉立柱无串动，转动灵活，各拉索软轴应有裕度，检查各连接件是否牢固或达到力值要求。
4.各对称件以纵向中心平面基础对称，高度差小于10mm。
5.转动件应加注润滑剂。
6.验收按成车通用技术条件执行。
...
