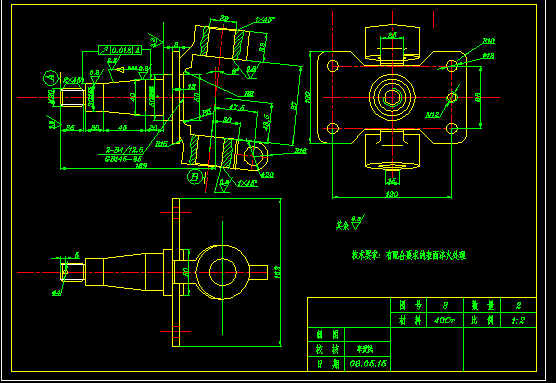

转向节cad图纸

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

转向节cad图纸
转向节是汽车转向桥上的主要零件之一，能够使汽车稳定行驶并灵敏传递行驶方向，转向节的功用是承受汽车前部载荷，支承并带动前轮绕主销转动而使汽车转向。在汽车行驶状态下，它承受着多变的冲击载荷，因此，要求其具有很高的强度。
结构
转向节通过三个衬套和两个螺栓与车身相连，并通过法兰盘的制动器
转向节
安装孔与制动系统相连。在车辆高速行驶时，路面通过轮胎传递到转向节上的振动，是我们分析时考虑的主要因素。计算时利用已有的整车模型，对整车施加4G的重力加速度，算出转向节三个衬套中心点和两个螺栓安装孔中心点的支反力作为施加载荷，并约束法兰盘连接制动系统端面上所有结点的123456自由度。
转向传动轴由转向节和传动轴组成，有时还加装中间支承。它主要用来在工作过程中相对位置不断改变的两根轴间传递转矩和旋转运动。...
