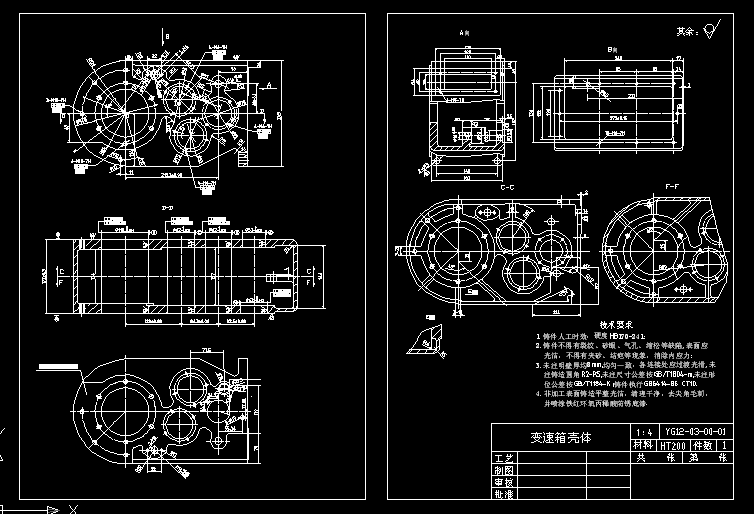

农机变速箱壳体机械图纸 YG12-03-00-01
- 文件大小: 104.38 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-20
- 发布人: 2955362171
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
1.铸件人工时效，硬度HB170-241;
2.铸件不得有裂纹、砂眼、气孔、缩松等缺陷,表面应
光洁，不得有夹砂、结疤等现象，消除内应力;
3.未注明壁厚均8mm,均匀一致，各连接处应过渡光滑,未
注铸造圆角R2-R5,未注尺寸公差按GB/T1804-m,未注形
位公差按GB/T1184-K ;铸件执行GB6414-86 CT10.
4.非加工表面铸造平整光洁，清理干净，去尖角毛刺，
并喷涂铁红环氧丙稀酸防锈底漆.
...
×
