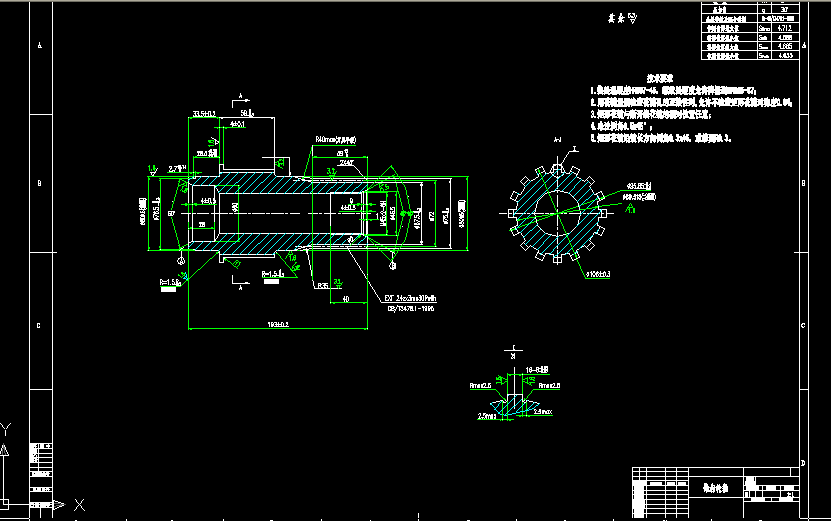

锥齿轮轴机械图纸 模数3 齿数24
- 文件大小: 67.75 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-21
- 发布人: 2955362171
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
1.热处理硬度HRC37-45，螺纹处硬度允许降低到HRC25-37；
2.用花键量规检查花键孔的互换性时,允许不检查矩形花键对称度0.04；
3.矩形花键与渐开线花键的相对位置任意；
4.未注倒角0.5x45°；
5.矩形花键沿键长方向倒角0.3x45，或修圆R0.3。
...
×
