HW2540人字架HW2540
- 文件大小: 438.47 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-22
- 发布人: 184819733
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
HW2540人字架HW2540-08

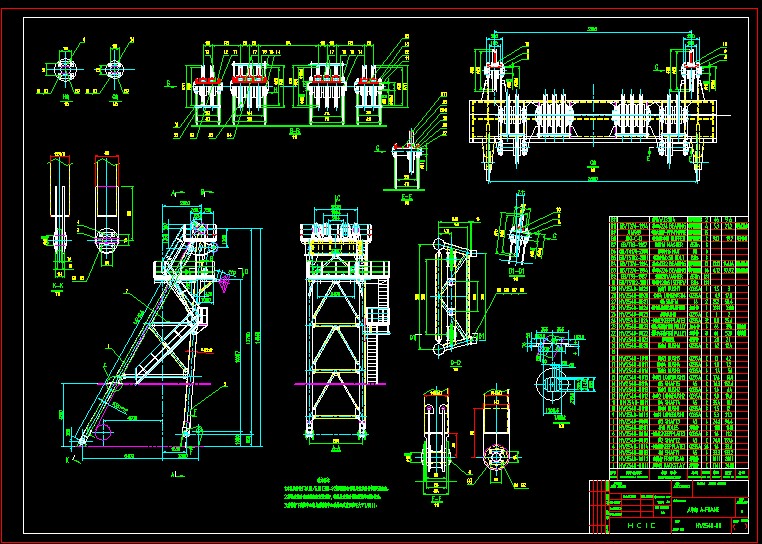

HW2540人字架图纸，其表达到的零部件有：后拉杆，前撑杆，轴，卡轴板，隔套，滑轮，梯子平台，后肢机房帽，螺栓，轴承，垫圈等等。
技术要求
1.本机构件按厂标JQ/GJD0301-92(焊接机构件通用技术条件)制定及验收。
2.滑轮安装时滚动轴内应注满油脂，轴承盖安装时螺钉要铆牢以防松动。
3.前撑杆下铰轴中心线与前撑杆中心线的垂直度误差不大于1/1000。...
×
