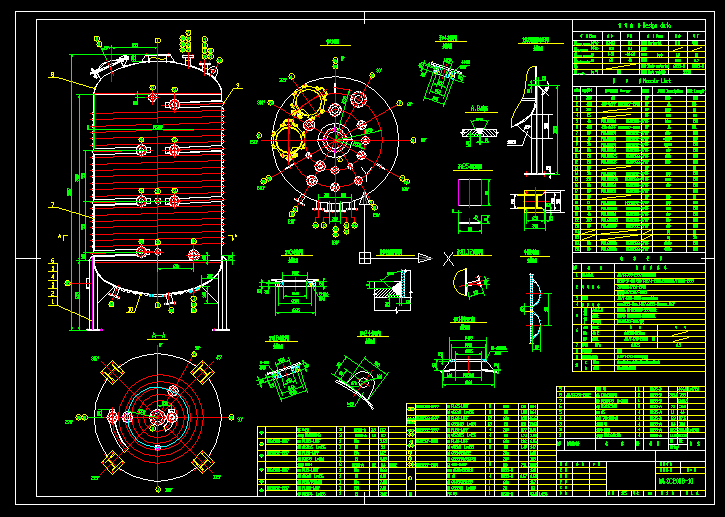

换热器机械图纸 换热面积22m2
- 文件大小: 227.32 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-09-23
- 发布人: 2907301063
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
制造、检验和验收 JB/T4735-1997《钢制焊接常压容器》
材 料 要 求
Q235-B 钢板按 GB/T3274-1988,20钢管按GB/T8163-1999
20锻件按JB4726-2000
碳钢焊条按GB/T5117-1995
焊接规程 JB/T4709-2000《钢制压力容器焊接规程》
焊 接 材 料 手工焊：Q235-B之间：J427；Q235-B与碳钢之间：J427
A,B,C,D 除图中注明外，均按HG20583-1998中规定
其它接头 除图中注明外，角焊缝均为单面连续焊，焊角尺寸为薄件厚度
管法兰与接管 按HG20605-1997规定
接管法兰 管口法兰按明细表数量，接管伸出长度指法兰密封面至筒体外壁距离
...
×
