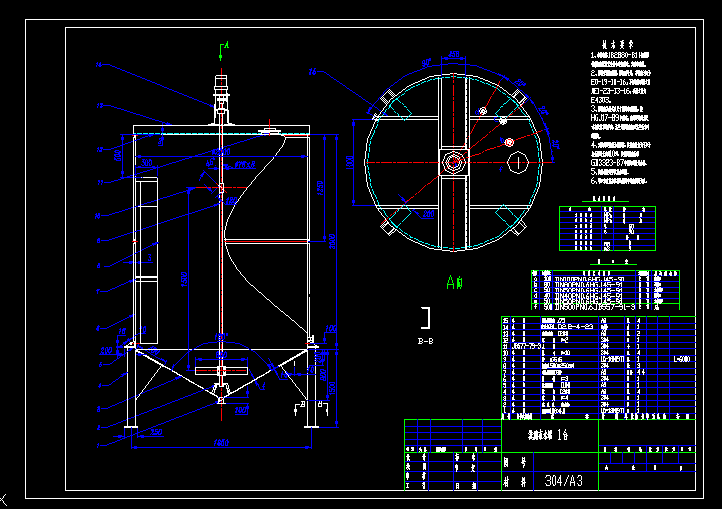

洗滤布水罐机械图纸 9m3

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技 术 要 求
1、本设备按JB2880-81《钢制焊接常压容器技术条件》进行制造、实验和验收。
2、焊接采用电弧焊，焊条型号为：不锈钢之间为E0-19-10-16，不锈钢与碳钢之间为E1-23-13-16，碳钢之间为E4303。
3、焊接接头型式及尺寸除图中注明外，按HGJ17-89中规定；角焊缝的焊角尺寸按较薄板的厚度，法兰的焊接按相应法兰标准中的规定。
4、对接焊缝需做无损探伤，其探伤长度为不少于各条焊缝长度的10％，以射线探伤标准GB3323-87中规定的级为合格。
5、设备制作完毕后盛水试漏。
6、管口和支腿方位按总装图中的俯视图为准。
...
