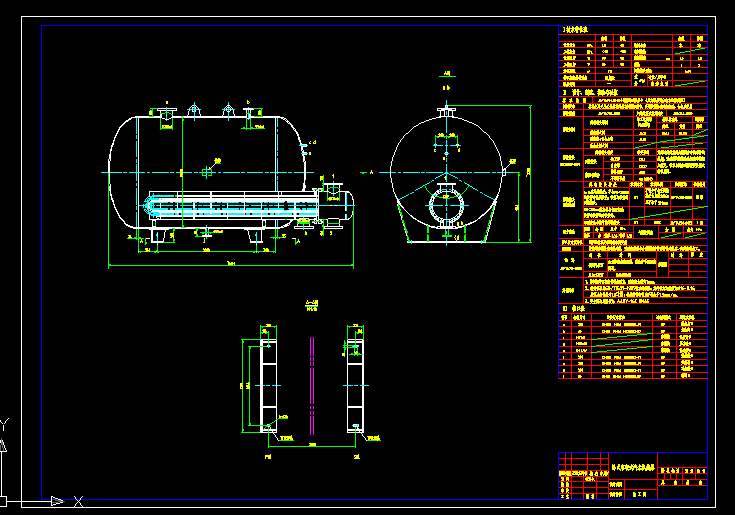

卧式容积式汽水换热器机械图纸 换热面积110m2

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

标 准 法 规 JB/T4731-2005《钢制卧式容器》《压力容器安全技术监察规程》
材料要求 容器主要受压元件用材必须有材质证明书，否则按照标准进行复验，合格后使用
焊接规程 JB/T4709-2000
产品焊接试板及评定 JB4744-2000
角焊缝的焊角高度按焊件中较薄件的 厚度；法兰的焊接按法兰标准中的相应规定。管板与筒体的焊接接头型式按节点图。
A.B类焊接接头，不含DN＜250mm 的接管与长颈法兰；接管与接管的对接接头。
DN＜250mm的接管与长颈法兰；接管与接管的对接接头。
甲型法兰与筒节的焊接接头
不得少于各条焊接接头长度的20%；且不小于25mm
用户无协议要求时按本图实施
管箱焊后消除应力热处理，法兰密封面与分程隔板密封面待热处理后一起进行精加工。
碳钢外表面 红丹防锈底漆两道，蓝色自干锤纹漆两道。
机加工表面 涂防锈油脂
1、管板密封面与壳体轴线垂直，垂直度允差为1mm。
2、换热管采用GB/T1527-1997标准的铜管，其外径允许偏差为...
