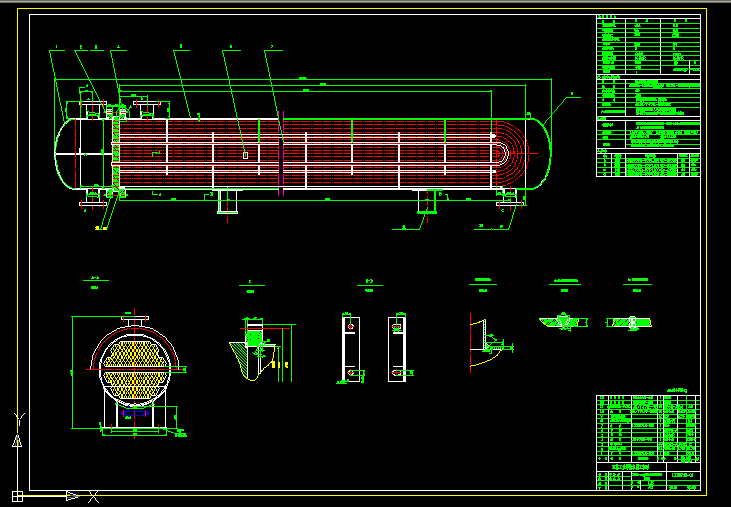

双程卧式U型管换热器机械图纸 换热面积120m2
- 文件大小: 152.45 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-10-01
- 发布人: 2955362171
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分
技术要求
规 范 《压力容器安全技术监察规程》
标 准 GB150-1998《钢制压力容器》
管子与管板连接 焊接
管口及支座方位 见本图
油漆 碳钢部位除锈及防锈漆两道，外涂银粉漆
包装及运输 按照JB/T4711-2003规定
A,B类焊接接头的无损检测 对接接头的对接焊缝100%射线探伤或超声波探伤
件1与件5的设备法兰与短节的焊接接头作100%磁粉检测
焊接接头形式 除图中注明外按HG20583-98中的规定；角焊缝的腰高按较薄板的厚度；法兰的焊接按相应法兰中的规定
焊条电弧焊 16MnR间：J507 16MnR与碳钢间：J42 碳钢间J427
埋弧焊 焊丝：H10MnSi 焊剂：HJ431
其他要求
焊缝表面质量应符合《压力容器安全技术监察规程》第65条
壳程内焊缝磨平；C接管开孔应避开A，B类焊接接头
...
×
