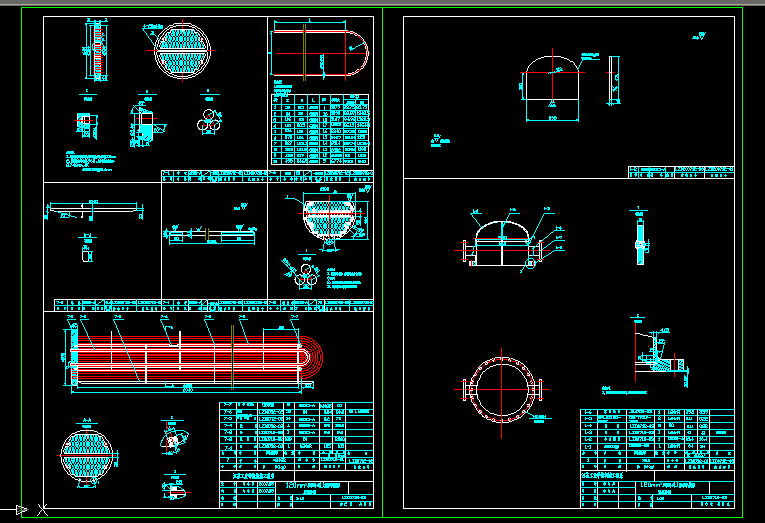

双程卧式U型管换热器零件图（管箱、管板）

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1，管板密封面与轴线垂直其垂直度允许偏差为0.3mm
2，管板钻孔后终钻侧＞96%。允许孔桥宽度必须＞8.746mm,4%
允许的最小孔桥宽度为3.6mm

技术要求
U型管弯段的圆度偏差应不小于换热管名义外径的10%

技术要求
1,管箱组焊后进行消热处理,密封面消热处理后加工

技术要求
1，折流板应平整，其平面度允许偏差为3mm
2，折流板上的孔与管板配合起来钻孔
3，钻孔后应除去管孔周围的毛刺
...
