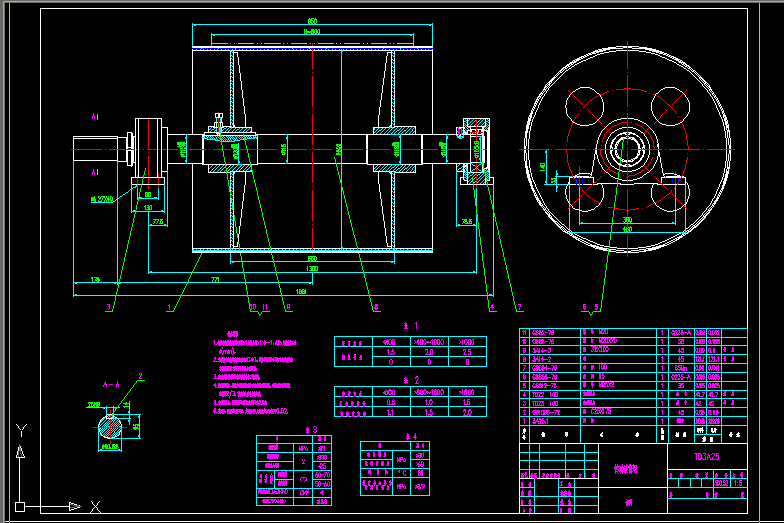

TD3A25 传动滚筒组机械图纸

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

技术要求
1.钢板滚筒筒皮最小壁厚b1应符合式b1≥b-1的规定,式中b--筒皮名义壁厚mm,
2.滚筒静平衡精度等级应达到G40,其静平衡补偿可根据平衡精度等级在滚筒接盘上采取添加材料的办法实现.
3.传动滚筒外圆直径偏差应符合表Ⅰ的规定.
4.滚筒装配时,轴承座中应充以锂基润滑脂,轴承充油量为轴承间隙的2/3,轴承座油腔中应充满.
5.滚筒装配后其外圆径向跳动应符合表Ⅱ的规定.
6.胶面滚筒的胶层与筒皮表面贴牢,不允许出现脱层起泡等缺陷,面胶的物理机械性能应符合表Ⅲ的规定,底胶的物理机械性能应符合表Ⅳ的规定,
7.装配后应转动灵活,其静转动阻力系数应小于或等于0.02....
