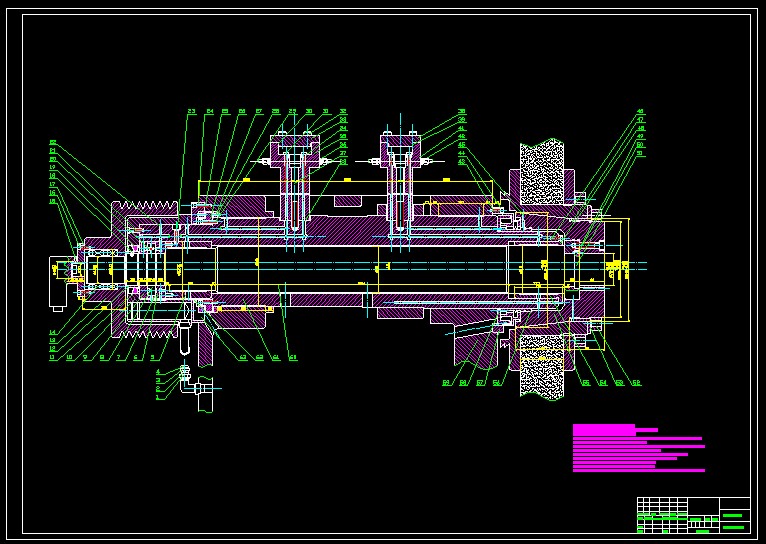

偏心套静压主轴

该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

偏心套静压主轴
技术要求
1.偏心套31-310/MKG84100上所有φ6H9孔需闷死，不得漏油。
2.全系统需保证绝对干净，不许有任何杂质。
3.各油腔压力详见论文，针管理论长度是根据设计间隙得出的计算值。由于加工精度影响，件301上的针管需在装配调试时根据油腔压力调整其长度
4.偏心套与主轴轴承各油腔压力静态检测同计算值比较误差不得大于0.3Mpa且各对置油腔压力差不得大于0.2Mpa，主轴轴承上、下油腔压力差不得大于0.3Mpa。
5.件30-301/MK8480，30-302/MK8480、30-321A/MK84125上刻有数字，应根据数序。
6.机床处于恒温状态，静态油腔各油腔压符合明细表要求，即达设计要求。
7.动态检测各油腔压力值应保持平稳，压力波动不大于0.03.
8.件100安装调整好后，对主轴轴心的径向跳动不大于0.03.
9.油腔压力调试完毕后，将前后轴承分油器测压管按腔序号编号后取下，装上油塞后不得渗漏。
...
