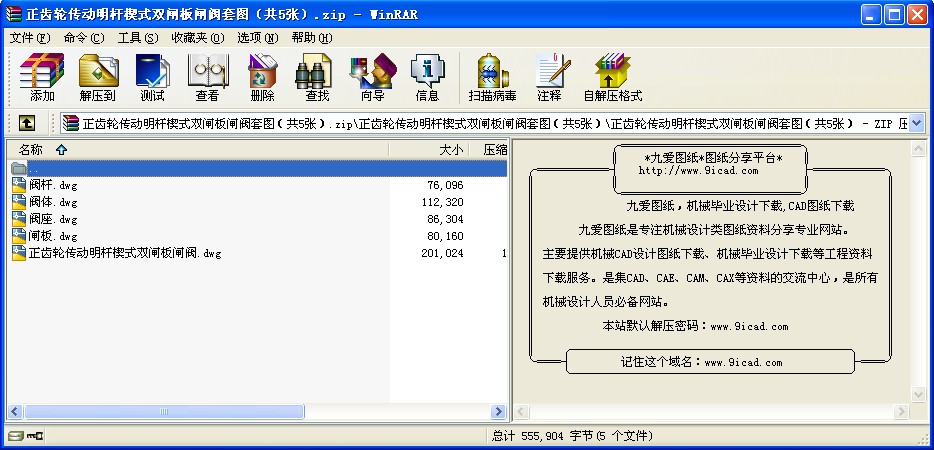

正齿轮传动明杆楔式双闸板闸阀套图（共5张）

该文件为 zip 格式(源文件可编辑)，下载需要 20 积分

技术要求
1 设计、制造技术要求按GB12234的规定；
2 阀门的结构长度按GB12221的规定；
3 阀门的连接法兰按GB9112的规定；
4 阀门的壳体最小壁厚按GB12232的规定；
5 阀门的阀杆直径按GB12234的规定；
6 阀门表面涂铝色漆，手轮涂兰色漆；

技术要求
1.材料的化学成分和机械性能按GB1220-75的规定；
2.热处理后硬　度　　　　　　　HB200—240；
3.头部毛坯与加工面锐角,毛刺必须修钝磨净；
4.未注明的加工尺寸偏差按GB1804-79规定的h14、Js15级精度。

技术要求
1 铸件的化学成分和机械性能按国产材料 WCB A—216的规定；
2 铸件固溶化处理；
3 为注明的铸造圆角R2—5；
4 阀体和阀座焊接后，焊缝突出通径的部分应修磨干净；
5 未注明加工尺寸公差按GB1804—79的规定。

技术要求
1. 喷焊层硬度HRC40—60；
2.粗糙度0.8密封面应平整,光洁,不得有划线、刀痕、气孔、裂纹等缺陷；
3. 未注明的加工尺寸偏差按GB1804—79的规定。

技术要求
1 铸件需固溶处理；
2 未注倒角1*45°；
3 未注公差尺寸极限偏差按GB1804—79的规定。...
