ZL105-14Ⅲ渐开线齿轮减速机
- 文件大小: 304.4 KB
- 下载次数:
- 文件评级:
- 更新时间: 2014-10-11
- 发布人: 649829230
该文件为 dwg 格式(源文件可编辑)，下载需要 20 积分

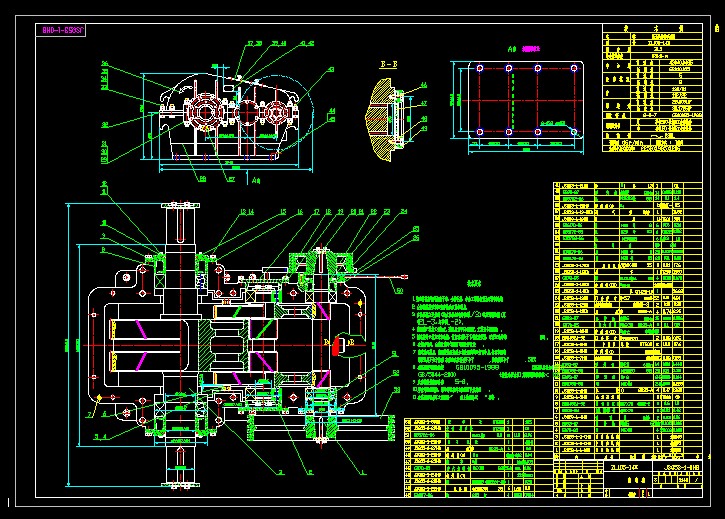

ZL105-14Ⅲ渐开线齿轮减速机
技术要求
1装配前将所有件清洗干净，去掉毛刺，非加工零件表面涂以防锈油漆.
2全部热装轴承和压装齿轮必须紧靠轴肩.
3各轴承装入适量的（约占轴承空间体积的1/3）锂基润滑油脂（夏季2L-3，冬季节L-2）.
4装配应严格按工艺执行，装配后用手转动灵活，无蹩劲卡阻现象 . 5轴承盖开口槽应对准油槽，使回油孔处于下端垂直位置，以保证油路的
6在剖分面处，合箱时应均匀涂以可剥性密封胶 .
7减速器总装后，齿面接触斑点的分布位置应趋近齿面中点.齿顶和两端 部棱边处不允许接触.接触斑点按高度不小于 ,按长度不小于 .
8减速器渐开线齿轮按 GB10095-1988《渐开线圆柱齿轮精度》、...
×
